Anillos de sello de fuelle de caucho: los héroes anónimos de las soluciones de sellado

Cuando escuchas la palabra "sello", ¿qué te viene a la mente? Podría pensar en un lindo animal marino, un sello de aprobación o una forma de cerrar un sobre. Muchos sectores y propósitos requieren un tipo diferente de sello. ¿Tiene algún conocimiento al respecto? Estamos hablando de anillos de sellado de fuelle de caucho, los héroes anónimos de la tecnología de sellado.

Índice del contenido

Los anillos de sellado de fuelle de caucho son componentes pequeños pero potentes que ayudan a crear sellos en máquinas, tuberías y sistemas de diversas industrias. Los anillos de sellado de fuelle de caucho desempeñan un papel importante en la tecnología de sellado que explicaremos en este artículo. Examinamos sus diferentes usos, variantes y los invaluables beneficios que brindan. Se revelan los detalles de los componentes y disposiciones esenciales de los anillos de sello de fuelle de caucho, lo que ilustra cómo mejoran la longevidad, la confiabilidad y la seguridad en sistemas cruciales.

¿Qué son los anillos de sellado de fuelle de goma?

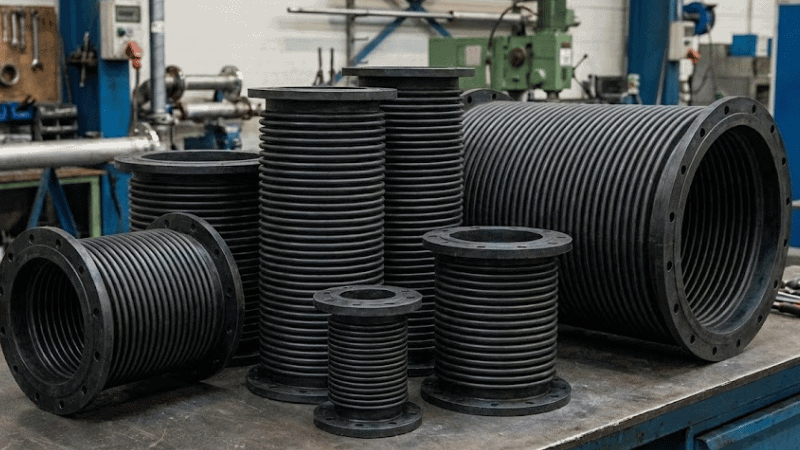

Anillos de sello de fuelle de goma

Los anillos de sellado de fuelle de caucho son componentes de sellado especializados que mantienen diversos sistemas, maquinaria industrialy equipo en buen estado de funcionamiento. Estos sellos tienen una estructura flexible en forma de acordeón conocida como fuelle que les permite ajustarse a situaciones variadas y prevenir eficientemente la pérdida de aire o líquido.

La función fundamental de los anillos de sellado de fuelles de caucho es establecer una barrera segura que impida que se escapen gases, fluidos o partículas. A menudo se emplean cuando mantener un sello hermético es fundamental para prevenir fugas, garantizar la seguridad de los osos, mejorar el rendimiento y optimizar la eficiencia del proceso industrial.

Los fuelles de caucho ofrecen una solución de sellado sólida que satisface los exigentes estándares de varios sectores de la industria automotriz gracias a su capacidad para tolerar temperaturas extremas, exposición química, sustancias corrosivas y circunstancias de trabajo exigentes.

Sellos de fuelle de goma

Los sellos de fuelle de caucho, fuelles elastoméricos, son sellos mecánicos desequilibrados de simple efecto que ofrecen resistencia y robustez óptimas. Están diseñados de forma compacta y proporcionan una acción de sellado que aporta numerosos beneficios. Estos sellos se utilizan principalmente para agua, aceites y aplicaciones ligeras. La alta resistencia y flexibilidad de los fuelles son fundamentales para el rendimiento confiable de este tipo de sello, ya que se adapta fácilmente a la desalineación del sello, la holgura terminal y el desgaste de la cara del sello.

Los sellos de fuelle de caucho crean una presión positiva contra las superficies para eliminar o controlar la fuga de líquidos y/o gases al mismo tiempo que previenen la entrada de contaminantes externos como polvo y suciedad. En los sellos mecánicos de cara, los elastómeros a menudo proporcionan el sello secundario y el contacto directo entre cada cara del sello y la superficie adyacente. Una cara del sello se fija y sella estáticamente usando un Junta tórica o junta de copa. El otro tiene un resorte y requiere un semi-sello dinámico para acomodar algo de juego axial. Estas aplicaciones semidinámicas pueden ser críticas para garantizar un rendimiento óptimo al mantener el contacto adecuado entre las caras a través del desgaste de la cara, el movimiento del eje, etc.

Para aplicaciones críticas, normalmente se recomiendan altas presiones y sellos mecánicos dobles. Estas juntas también incorporan componentes adicionales como juntas, juntas tóricas o cuñas fabricadas en caucho, PTFEo grafito flexible para eliminar posibles vías de fuga.

Sellos de fuelle de goma

El mantenimiento de estos sellos mecánicos de bombas es otro aspecto crucial para garantizar la seguridad. Las caras del sello se mantienen unidas mediante una fuerza derivada de elastómeros comprimidos, fuelles metálicos o resortes (simples o múltiples). La carga recibida por las caras del sello está determinada por el diseño del sello del sistema hidráulico.

La selección óptima dependerá de varias características del material de sellado, con factores clave que incluyen viscosidad, abrasividad, densidad, composición (por ejemplo, ¿es una película de aceite, es una suspensión?) y la temperatura.

El tipo de sello secundario a menudo afecta la temperatura y las capacidades químicas de las partes sueltas del sello. Los materiales utilizados para las caras giratorias y estacionarias definen la resistencia de la superficie de sellado a la abrasión y a los productos químicos.

El consumo de energía de los sellos de automóviles en la bomba, mezclador, agitador o compresor también depende de las combinaciones de las caras del sello. Las caras del sello se pueden equilibrar para mejorar la eficiencia operativa o permitir un sellado a mayor presión. Los sellos balanceados se pueden usar en múltiples etapas o a presiones superiores a 200 psi para presiones más altas o servicios de fluidos más exigentes.

Se pueden proporcionar sellos mecánicos especiales para las aplicaciones industriales más desafiantes considerando presión, temperatura, velocidad o fluido.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

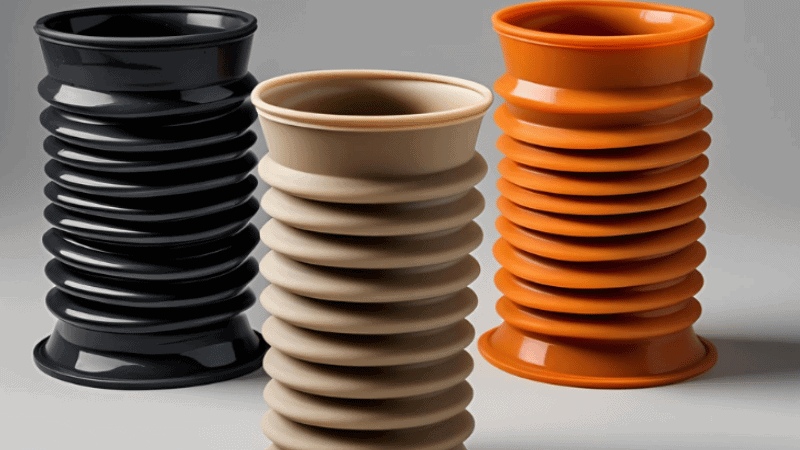

Diferentes tipos de sellos de fuelle de caucho

Los sellos de fuelle de caucho vienen en varias variedades según su forma, diseño y uso. A continuación se presentan los tipos de caucho sellos de fuelle:

Sellos de fuelle de goma
  1. Sellos de fuelle de caucho de simple efecto: Incluso los sellos de fuelle de caucho más básicos brindan una solución de sellado confiable. Por lo general, se utilizan en aplicaciones con presiones modestas y temperaturas moderadas porque solo están destinados a sellar en una dirección.
  2. Sellos de fuelle de caucho de doble acción: Estos sellos son más sofisticados que los de simple efecto porque pueden operar en ambas direcciones. Normalmente se utilizan en condiciones de alta presión o alta temperatura.
  3. Sellos de fuelle de caucho enrollados en espiral: En estas juntas un tubo está rodeado por un círculo de goma. Dado que son más flexibles que otros sellos de fuelle de caucho, se utilizan con frecuencia en lugares con balanceos o vibraciones.
  4. Sellos de fuelle de caucho reforzado con metal: Debido a la capa metálica adherida al caucho en estos sellos, funcionan mejor cuando se utilizan en entornos de fricción o propensos al desgaste.

Materiales para fabricar anillos de sello de fuelle de caucho

Los anillos de sellado de fuelle de caucho sirven para una amplia y diversa gama de aplicaciones, desde sellar juntas hasta proteger diversos sistemas y conjuntos mecánicos. El material utilizado en la fabricación de estos fuelles es crucial para su rendimiento. A continuación se muestran algunos materiales comúnmente utilizados para fabricar anillos de sello de fuelle de caucho:

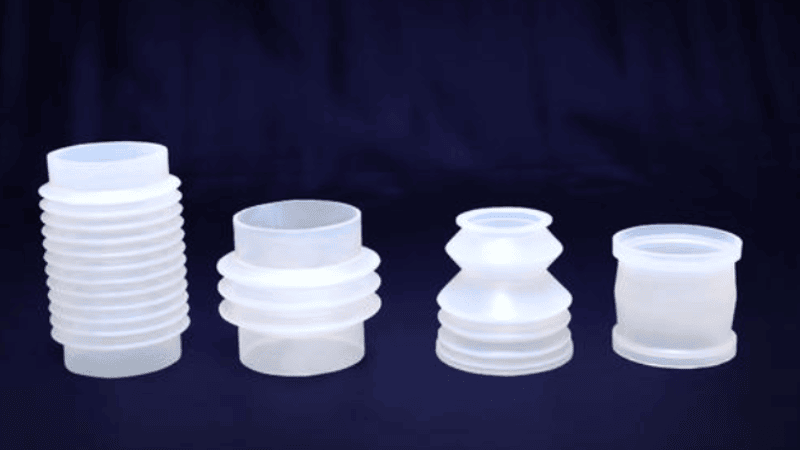

Caucho nitrilo (RBN)

  • Propiedades: Buena resistencia a aceites, combustibles y ciertos productos químicos. Resistencia moderada a la temperatura.
  • Aplicaciones: Aplicaciones automotrices, aeroespaciales e industriales en general donde la resistencia al aceite y al combustible es crucial.

Monómero de etileno propileno dieno (EPDM)

  • Propiedades: Excelente clima, rayos UV y resistencia al ozono. Bueno para aplicaciones de alta temperatura.
  • Aplicaciones: Aplicaciones exteriores, sistemas de vapor, sistemas de agua caliente.

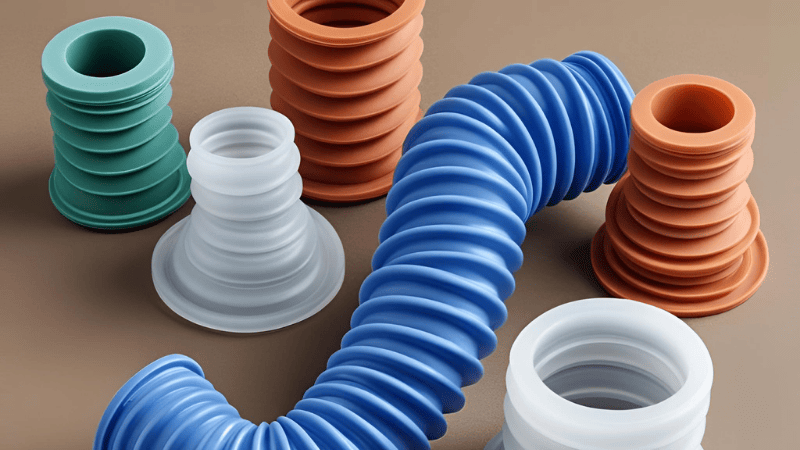

Goma de silicona

  • Propiedades: Resistencia a altas temperaturas, flexibilidad a bajas temperaturas, buenas propiedades de aislamiento eléctrico.
  • Aplicaciones: Dispositivos médicos, aeroespaciales y aplicaciones industriales de alta temperatura.

Elastómeros de fluorocarbono (FKM)

  • Propiedades: Resistencia excepcional a productos químicos, aceite y temperatura.
  • Aplicaciones: Industria de procesamiento químico, aplicaciones de sellado a alta temperatura.

neopreno (CR)

  • Propiedades: Buena resistencia mecánica, resistencia a las llamas y moderada resistencia al aceite y temperatura.
  • Aplicaciones: Aplicaciones marinas, sellos retardantes de llama y aplicaciones industriales en general.

Caucho natural (NR)

  • Propiedades: Excelente flexibilidad, resistencia a la tracción y resistencia a la abrasión.
  • Aplicaciones: No recomendado para aplicaciones que involucran aceites y combustibles, pero es bueno para aplicaciones resistentes a la abrasión.
Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Aplicaciones comunes de los anillos de sello de fuelle de caucho

Hablemos de algunos usos comunes de los anillos de sello de goma debajo ahora que tenemos suficiente información sobre ellos. Realizan una variedad de funciones en diferentes equipos y sistemas, que incluyen:

Bomba
  • Bomba: Las bombas que transfieren agua, aguas residuales u otros líquidos suelen utilizar sellos de fuelle de goma. Resisten la corrosión de los líquidos y pueden soportar altas presiones y temperaturas. Se utilizan en bombas sumergibles, de aguas residuales y de agua para garantizar un funcionamiento eficiente y sin fugas.
  • Válvulas: Los sellos de fuelle de goma también se encuentran frecuentemente en válvulas de control de flujo de agua, gas y aceite. Pueden funcionar con muchas válvulas, incluidas válvulas de mariposa, de compuerta y de bola, y proporcionan un sellado confiable.
  • Compensadores: Los sellos de fuelle de goma se utilizan ampliamente en compensadores, que reducen el ruido y la vibración de las máquinas que giran rápidamente. Pueden soportar temperaturas y presiones extremas mientras se ajustan a los movimientos cambiantes de los dispositivos. Se utilizan en compresores centrífugos y alternativos.
  • Equipo Médico: Los sellos de fuelle de caucho, bien conocidos por su uso en aplicaciones automotrices, también se utilizan en equipos médicos que ayudan a pacientes con problemas de salud. Deben cumplir altos estándares y ser seguros e higiénicos. Se utilizan en sistemas de circulación extracorpórea, diálisis y otros equipos médicos.
Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Beneficios de usar anillos de sello de fuelle de caucho

Sello de fuelle de goma

En diversas industrias, los anillos de sellado de fuelle de caucho ofrecen varias ventajas:

  1. Confiabilidad del sellado: Los anillos de sellado de fuelle de caucho ofrecen un rendimiento de sellado confiable y evitan fugas de fluidos y gases. Su diseño flexible les permite crear un sellado eficaz, incluso cuando el eje no está alineado.
  2. Reducción de vibraciones y ruidos: Estos sellos también pueden disminuir el ruido y las vibraciones de la máquina, lo que hace que los entornos exigentes sean más estables y tranquilos. En condiciones de funcionamiento industrial, esto es excepcionalmente crucial.
  3. Prevención de la contaminación: La excelente resistencia es uno de los beneficios clave de estos sellos. Su capacidad para restringir el flujo de polvo, refrigerante, virutas y otros elementos peligrosos hacia la maquinaria, evitando posibles daños. Como resultado, el equipo puede durar más y funcionar mejor.

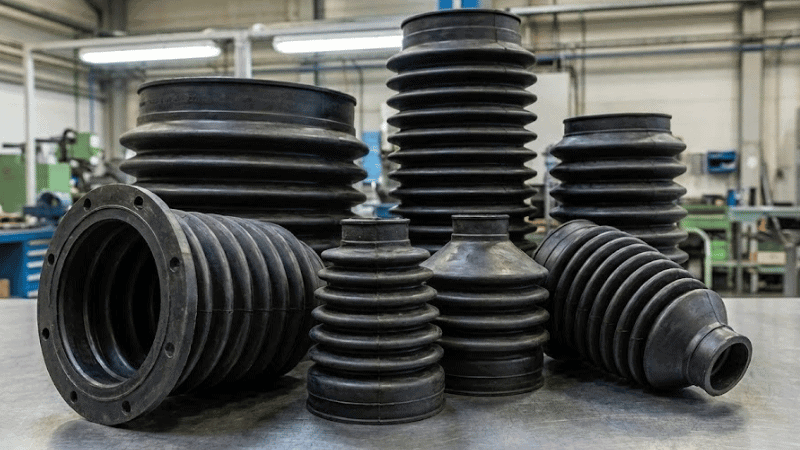

  4. Compensación Térmica: Al adaptarse a entornos hostiles (expansión y contracción de temperatura), estos sellos también reducen la tensión sobre los componentes del equipo. Por lo tanto, son ideales para aplicaciones en condiciones exigentes.

Consideraciones al elegir anillos de sello de fuelle de caucho

Para lograr el alto rendimiento y la longevidad de los sellos, se deben tener en cuenta varios elementos cruciales al elegir anillos de sello de fuelle de caucho:

1. Compatibilidad con Fluidos

Como algunos productos químicos o sustancias pueden dañar varios elastómeros, primero debe determinar si el material de caucho es compatible con los fluidos específicos de su aplicación. Los fabricantes o profesionales de la industria de productos de caucho suelen proporcionar tablas y pautas de compatibilidad de materiales que incluyen esta información.

2. Temperatura y presión

También se deben tener en cuenta las condiciones de funcionamiento, presión y temperatura. Los fuelles de caucho que elija deben poder soportar las duras condiciones y factores ambientales de su entorno de aplicación. Algunas soluciones de sellado de caucho son más adecuadas para soportar altas temperaturas o entornos de presión.

3. Selección de materiales

Elija el material de caucho que mejor se adapte a su entorno industrial teniendo en cuenta sus distintas características y características de rendimiento. Algunas opciones a considerar incluyen nitrilo, siliconay Viton.

4. Flexibilidad y desalineación

El sello de fuelle de caucho se puede ajustar a vibraciones, flotación axial y desalineación del sello. Esta adaptabilidad es esencial para un rendimiento confiable en una variedad de aplicaciones. Puede sellar líquidos, aceites y trabajos sencillos.

5. Diseño del sello

Otra cosa a considerar es el diseño del sello de fuelle de goma, que puede tener un sello simple o doble. Debe seleccionar un diseño que satisfaga las necesidades de su aplicación. Es posible que se necesiten sellos simples para algunas aplicaciones, mientras que para otras se pueden necesitar sellos dobles para lograr un sellado eficaz.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Conclusión

Lea esta descripción general si tiene prisa, tiene tiempo limitado y desea obtener información sobre los sellos de fuelle de caucho. Los anillos de sello de fuelle de caucho son esenciales para las soluciones de sellado. Utilizan un diseño elastomérico flexible que crea un sello seguro que evita fugas de aceite y se adapta al movimiento del equipo. Preste atención a la compatibilidad del material, la temperatura y la presión al elegir anillos de sello de fuelle de caucho.
