Sellos de copa en U: los factores básicos que debe saber

Los sellos de copa en U son versátiles y pueden funcionar de forma neumática o hidráulica, lo que los hace adecuados para diversas aplicaciones de alta presión. Como resultado, esto ayuda a contribuir a la producción de la presión necesaria para los sistemas neumáticos e hidráulicos.

Índice del contenido

Impulsar varios vehículos todoterreno y de construcción requiere hidráulica y neumática para funcionar correctamente. Por lo tanto, ambos son componentes necesarios para algunos. Los equipos pesados, como tractores, volquetes y cargadores frontales, son algunos ejemplos de vehículos que podrían usarse.

¿Qué son los sellos de copa en U?

¿Qué son los sellos de copa en U? sección transversal de un sello de compresión y un sello de vástago

Como su nombre lo indica, los sellos U-Cup tienen una estructura en forma de “U” y constan de dos labios: uno en el exterior, que proporciona sellado estático, y otro en el interior, que proporciona sellado estático.Sellado dinámico.

El impacto energizante que se supone que la forma de “U” tiene en el sello de labios entra en juego a medida que aumenta la presión aplicada. Como resultado directo de esto, las tres formas de labios más frecuentes son la U-Cup básica, la U-Cup profunda y la U-Cup de labio biselado.

Una copa en U estándar tiene la misma altura y sección transversal que cualquier otra copa. Sin embargo, las copas profundas en forma de U tienen una relación alto-ancho más excelente que las convencionales. La copa en U tipo B, a veces denominada labio biselado, se destaca debido a su labio biselado.

Las copas en U simétricas tipo B cargadas pueden resistir hasta 5000 psi cuando se colocan correctamente. Este diseño de sello alternativo es increíblemente adaptable. Dependiendo de su preferencia, se pueden comprar en una construcción vacía o cargada.

prevención de fallas en el sello

Cuando se hace referencia a un dispositivo, la falta de una junta tórica en su interior es el significado de la palabra "descargado". Sin embargo, la copa en U llena, a menudo llamada Polypak, tiene una junta tórica o un anillo cuádruple colocado dentro del sello para proporcionar cualidades de sellado aún más robustas. Además, estos anillos pueden aumentar de tamaño.

Es una práctica común referirse a una copa en U cargada como Polypak después de su uso. Las copas en U sobresalen en circunstancias que requieren una presión de ruptura baja, ya que no dependen de la compresión inicial para crear un sello. Esto los hace ideales para su uso en este tipo de circunstancias.

Según la situación, se pueden emplear copas en U para sellar pistones o vástagos. A menudo sellan la varilla o el pistón cuando se utilizan en aplicaciones lineales. El espacio de prensaestopas muy condensado requerido para las copas en U, que debe tener al menos el 110% de la altura del sello que se usa, es una de las principales razones de la amplia aceptación del producto.

La expansión del material de sellado en respuesta a un aumento de la temperatura y los efectos de los fluidos del sistema necesita este espacio extra.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

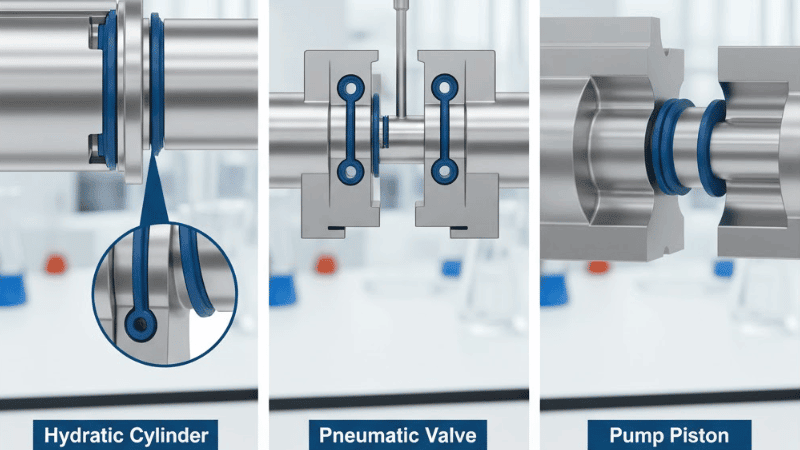

¿Para qué se utilizan los sellos de copa en U?

¿Para qué se utilizan los sellos de copa en U?

Los sellos de copa en U tienen un lugar en varios sectores para aplicaciones dinámicas, aunque se usan con mayor frecuencia en configuraciones hidráulicas y neumáticas. Algunos de ellos son los siguientes:

  • Purificación de agua
  • Sectores de petróleo y gas
  • Productos del petróleo
  • ingeniería pesada
  • Producción de agricultura
  • Maquinaria de llenado
  • Componentes de automóviles
  • Proyectos de tubería

Los diferentes tipos de sellos de copa en U

Tipos de sellos de labio de copas en U y sellos de presión

Las copas en U son muy adaptables y se pueden utilizar para diversas aplicaciones, incluido el sellado de bielas y pistones. Como se dijo anteriormente, hay una variedad de categorías principales y subtipos de copas en U disponibles para elegir. Estos también pueden afectar la expectativa de vida del sello.

  • Copas en U cargadas

Las aplicaciones que involucran la reciprocidad emocional fueron el enfoque principal del diseño de las copas en U cargadas. Debido a la carga de las juntas tóricas, este sello es excelente para bielas y pistones de baja presión.

taza cargada

Los labios de carga están sujetos a una fuerza cada vez mayor cuando se utilizan copas en U cargadas a medida que aumenta la presión del sistema. La fuerza de sellado mitiga automáticamente la presión adicional, asegurando que se mantenga un sellado positivo.

  •  Copas en U de uretano descargadas

La forma de copa en U descargada del uretano lo convierte en un tremendo sello de servicio pesado en configuraciones estáticas o dinámicas, y se puede usar con pistones o varillas. Como resultado, la copa en U de uretano descargada a menudo se denomina Copa en U Disogrin entre los profesionales de la industria.

  • Copas en U homogéneas

Las copas en U homogéneas se utilizan a menudo en aplicaciones de baja presión que podrían beneficiarse de un sello con menor resistencia a la fricción. Sin embargo, las aplicaciones neumáticas son donde más a menudo las verá utilizadas.

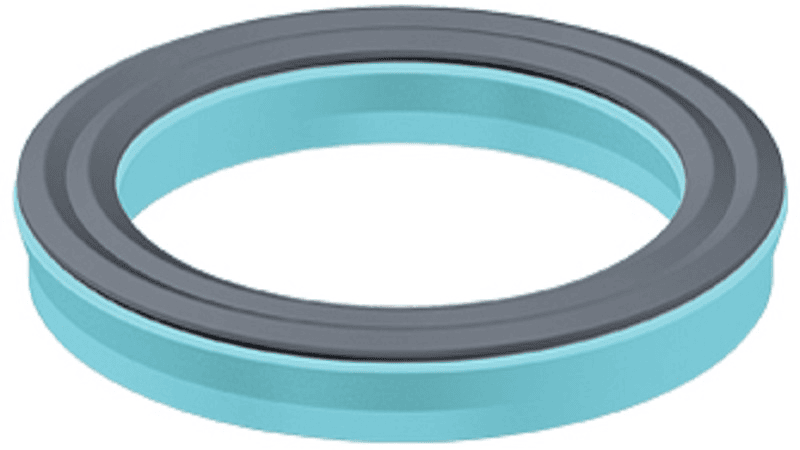

  • Copas en U con sello Z

Los sellos en Z son un tipo especial de sello de compresión que encuentra su uso más común en aplicaciones que involucran varillas muy pesadas.

sellos z

Los sellos Z superan a los sellos de labios alternativos en términos de escalabilidad, ajuste de compactación y cualidades antiextrusión mejoradas. Además, el labio de sellado puede hacer su trabajo siempre que no haya demasiada presión tratando de entrar.

  • Copas en U energizadas por resorte

Las copas en U energizadas por resorte son un tipo de sello que a menudo se construye de plástico e incluye un resorte de metal como parte de su construcción. Los labios del sello se cargan con un resorte y se presionan contra el hardware correspondiente para crear un sello que se puede estirar con el hardware y mantener su sello.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Los beneficios de usar sellos de copa en U

Un sello de copa en U consta de dos labios de sellado empujados más cerca de la pared cuando aumenta la presión dentro de la copa. Un beneficio clave de los sellos de copa en U es que su efectividad mejora con el aumento de la presión del fluido, ya que la fuerza en los labios de sellado aumenta proporcionalmente.

El pistón, la carcasa y la copa en U son todos componentes rotacionalmente simétricos del modelo. La copa en U está alojada dentro del prensaestopas, con un corte en el pistón.

Esto es un desafío porque incorpora muchas no linealidades diferentes, incluidas las no linealidades del material y la geometría y el contacto entre numerosos componentes.

Se utiliza un modelo axisimétrico para hacer el análisis de este tema ya que tanto las dimensiones como las cargas son axisimétricas. Esto da como resultado una disminución considerable en la cantidad de tiempo requerido para el cálculo.

¿Cómo elegir el sello de copa en U adecuado para sus necesidades?

sección transversal del sistema hidráulico del sello

Se deben considerar varios factores, como los requisitos fundamentales y los componentes de diseño, al decidir qué sello de copa en U se adapta mejor a una aplicación en particular. Por lo tanto, recomendamos hablar con un vendedor para que pueda ayudarlo con recomendaciones de productos adaptadas a su caso de uso específico.

Hay algunas cosas a tener en cuenta al elegir un sello de copa en U, y son las siguientes:

Materiales fluidos

Los sellos de copa en U se pueden utilizar en varias aplicaciones hidráulicas, pero es necesario considerar el tipo de fluido antes de comprar. Esto significa que el fluido o los productos químicos dictarán el tipo de sello que se utilizará con él.

Materiales de soporte

El tipo de sello y material que será más apropiado para una aplicación particular dependerá de factores tales como los rangos de temperatura máxima y mínima del fluido que se sella y el sello mismo.

Tensión sistémica

El compuesto de sellado que se utilice determinará el nivel de presión que el material del sello puede soportar.

Ampollas prolongadas y compresión de labios

Diferentes aplicaciones requieren diferentes niveles de fricción, desgaste y sellabilidad en el sellos de labios y exprimir sellos.

sello de labios

Tamaño y alteraciones de las glándulas

Dado que los sellos de copa en U generalmente se construyen para adaptarse a los diseños de los prensaestopas que deben sellar, es esencial evaluar qué tan bien se ajustará un sello de copa en U a un prensaestopas nuevo o existente.

Instalación

Existe una amplia selección de sellos de copa en U disponibles, y aunque algunos pueden instalarse con poco esfuerzo, otros pueden necesitar más de su tiempo y atención.

La instalación de un sello de copa en U se realizará de manera distintiva por varias razones, incluido el tamaño, la forma, el material y la función específica del sello.

La vida útil promedio del sello

El tiempo que se puede anticipar que vivirá una foca depende de factores como su composición genética, la especie y el medio ambiente.

La vida útil prevista del sello se ve afectada por varios factores, incluida la cantidad de carrera, la presión aplicada, el tipo de fluido que se sella, el pulido exterior, la tasa de repetición y la velocidad.

Valor y disponibilidad

El sello de copa en U ideal podrá aumentar la producción de manera rentable y confiable durante su vida útil.

Datos sobre los sellos de copa en U

  • A presiones más significativas, los labios de sellado de un sello de copa en U están sujetos a una fuerza que es proporcional a la presión; como resultado, el sello de copa en U se transforma en un elemento de sellado más efectivo.
  • La copa en U es ideal para sistemas hidráulicos y neumáticos debido a su diseño simétrico.
  • Sellos primarios de NBR Se utilizan para sistemas con presiones de hasta 15 MPa. TPU Puede soportar presiones de trabajo de hasta 40 MPa, lo que lo convierte en un material ideal para sellos en forma de U. Debido a la excelente resistencia a la abrasión que proporciona el TPU, estos sellos son adecuados para sellos primarios y secundarios.
Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Conclusión

Las copas en U son un elemento esencial en la vida útil general del sello en cualquier pistón o cilindro. Pueden parecer esferas, pero su construcción en forma de U mantiene seguro el cilindro neumático o hidráulico.

Con su sello unidireccional, la copa primaria en U es ideal para aplicaciones de baja presión que involucran cilindros de vástago o pistón. Debido a su configuración de cargador, el sello de labios se aprieta para producir la fuerza de sellado adecuada. No obstante, funciona admirablemente en circunstancias de presión extremadamente baja o muy alta, así como en vacío.

¡Póngase en contacto con Hongju de inmediato!

Es esencial obtener sellos de copa en U de fabricantes y proveedores con una sólida reputación y que sean bien conocidos en la industria. Esto asegurará que los sellos sean compatibles con el equipo que utiliza.

Las soluciones de sellado de copa en U son solo una de las muchas sellos y juntas esa Hongju se especializa en la fabricación. Para la historia de la empresa, Hongju ha trabajado incansablemente para consolidar su posición como pionera en la industria.
