El sobremoldeo de caucho es una potente técnica de fabricación que mejora el agarre, la protección y la funcionalidad de todos los productos. Elegir el caucho adecuado, dominar los principios de diseño y comprender el proceso de sobremoldeo son clave para obtener resultados fiables.
Esta guía desglosa los materiales, los beneficios, las aplicaciones y los desafíos para ayudarte a optimizar tu proyecto de sobremoldeo. ¡Sigue leyendo!
¿Qué es el sobremoldeado de caucho?
El sobremoldeo de caucho es un proceso de fabricación avanzado que consiste en aplicar una segunda capa de material elastomérico, normalmente caucho, sobre un material de sustrato o componente plástico preexistente.
La técnica comienza con la aplicación de caucho fundido sobre la zona deseada del sustrato. Al enfriarse y solidificarse, forma una capa de material resistente que ofrece protección y funcionalidad.
Este proceso crea una fuerte unión mecánica o química entre el caucho y el sustrato, logrando una integración perfecta y mejores propiedades mecánicas.
Para lograr esta unión se utilizan diferentes métodos, como el moldeo por inyección y el moldeo por compresión . El producto final se beneficia de una mejor absorción de impactos, un módulo de flexión superior y un espesor de pared uniforme.
Mediante el sobremoldeo de caucho, los fabricantes pueden crear componentes moldeados con características de rendimiento superiores, lo que lo convierte en una opción ideal para diversas aplicaciones, incluidos equipos médicos y bienes de consumo.
El resultado final es un producto de alta calidad con mayor durabilidad, resistencia y una amplia gama de funcionalidades potenciales.
Tipos de caucho utilizados en sobremoldeo
La elección del tipo de caucho desempeña un papel fundamental en el proceso de sobremoldeo. Los distintos tipos de caucho presentan propiedades mecánicas, módulo de flexión y capacidad para resistir factores ambientales variables.
A continuación se muestran algunos tipos de caucho comúnmente utilizados en sobremoldeo.
Poliuretano Termoplástico (TPU)
El poliuretano termoplástico es conocido por su alta resistencia a la abrasión y se utiliza con frecuencia en aplicaciones que requieren un material duradero. Ofrece una buena adherencia mecánica y es adecuado para proyectos de moldeo por inyección.
Goma de silicona
Conocida por su amplio rango de temperatura y resistencia a condiciones extremas, la goma de silicona se utiliza en equipos médicos y otras aplicaciones delicadas. Ofrece una excelente resistencia química y absorción de impactos.
Caucho de nitrilo (NBR)
El caucho de nitrilo se utiliza ampliamente por su excelente resistencia al aceite y al combustible . Es una opción idónea para el sobremoldeo de materiales TPE y otras aplicaciones que implican contacto con aceites y productos químicos.
Monómero de etileno propileno dieno (EPDM)
El EPDM es especialmente útil en aplicaciones exteriores debido a su excelente resistencia a la intemperie y al ozono . Ofrece una buena absorción de impactos y es fácil de moldear, lo que lo convierte en una opción rentable para diversos proyectos de sobremoldeo.
Caucho natural
El caucho natural ofrece excelentes propiedades de resistencia a la tracción y elongación. Sin embargo, tiene una resistencia limitada al ataque químico y a las temperaturas extremas.
La elección del tipo de caucho adecuado para su proyecto de sobremoldeo depende de varios factores, entre ellos la compatibilidad entre el sustrato y el sobremoldeo, los requisitos de la aplicación y las consideraciones de coste.
Cada tipo de caucho ofrece sus propias ventajas y posibles inconvenientes, por lo que resulta fundamental evaluar cuidadosamente sus necesidades antes de proceder con el proceso de fabricación.
Beneficios del sobremoldeado de caucho
El sobremoldeo de caucho ofrece numerosas ventajas que lo convierten en una técnica muy solicitada en diversas industrias.
A continuación explicamos por qué los fabricantes a menudo prefieren este proceso de fabricación.
Mayor durabilidad : El sobremoldeo mejora las cualidades de durabilidad del producto final, aumentando su vida útil. Esto es especialmente cierto cuando se utilizan tipos de caucho con altas propiedades mecánicas y módulo de flexión.
Funcionalidad mejorada : El sobremoldeo permite añadir características funcionales como agarres, sellos o amortiguación . Esto supone una ventaja para aplicaciones que requieren una buena absorción de impactos y características mecánicas.
Unión fuerte : El proceso de sobremoldeo crea una integración perfecta entre el material del sustrato y el material de sobremoldeo. Esta unión fuerte puede ser mecánica o química, según los materiales utilizados.
Atractivo estético : El proceso de moldeo permite la incorporación de múltiples colores y texturas, lo que añade valor estético al componente o producto de plástico.
Rentabilidad : El sobremoldeo de caucho suele resultar en un proceso de fabricación rentable. Al eliminar la necesidad de procesos secundarios como el pegado o la fijación, reduce los costos laborales y el tiempo de producción.
Mayor resistencia química : Ciertos tipos de caucho utilizados en el sobremoldeo ofrecen una excelente resistencia química, lo que los hace ideales para equipos médicos o aplicaciones industriales donde la exposición a productos químicos es una preocupación.
Consideraciones clave en el sobremoldeo de caucho
Al planificar un proyecto de sobremoldeo, se deben considerar varios factores críticos para garantizar resultados exitosos. A continuación, se presentan algunos de los aspectos clave que los fabricantes deben tener en cuenta.
Compatibilidad de materiales para una adhesión óptima
Para lograr una adhesión óptima en el sobremoldeo de caucho, es fundamental considerar cuidadosamente la compatibilidad entre el compuesto de caucho y el sustrato. La elección del compuesto de caucho debe ser compatible con el material del sustrato para garantizar una unión fuerte.
Por ejemplo, si el sustrato está hecho de plástico, es esencial seleccionar un compuesto de caucho que se adhiera bien al plástico.
Los distintos tipos de compuestos de caucho presentan diferentes niveles de adhesión a diferentes sustratos. Realizar pruebas y análisis exhaustivos puede ayudar a determinar qué combinación de materiales proporcionará los mejores resultados.
Esto implica evaluar factores como la compatibilidad química, la energía superficial y las propiedades mecánicas.
Para garantizar una adhesión exitosa, es fundamental considerar factores como:
- Compatibilidad química:El compuesto de caucho y el sustrato deben ser químicamente compatible para evitar cualquier reacción adversa que pueda comprometer la resistencia de la unión.
- Energía superficial:La energía superficial tanto del compuesto de caucho como del sustrato debe ser compatible para humectación y unión efectivas.
- Las propiedades mecánicas: Las propiedades mecánicas del compuesto de caucho deben coincidir con las requeridas para una unión adecuada con el sustrato.
Al combinar cuidadosamente los materiales en función de estas consideraciones, los fabricantes pueden mejorar la fuerza de adhesión y el rendimiento general del producto en aplicaciones de sobremoldeo de caucho.

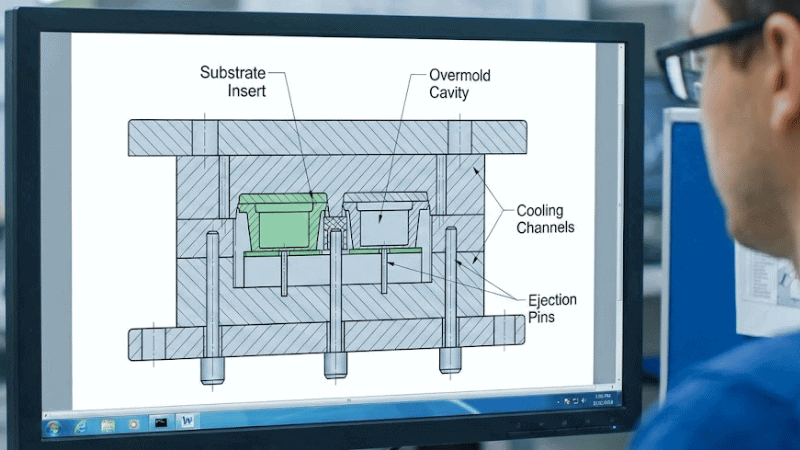

Diseño de molde adecuado para una distribución uniforme
En el sobremoldeo de caucho, un diseño adecuado del molde desempeña un papel vital para lograr una distribución uniforme del material de caucho durante el proceso de moldeo.
Un molde bien diseñado garantiza que no haya burbujas de aire ni huecos entre el caucho y el sustrato, lo que mejora la adhesión y la calidad del producto.
Algunos aspectos clave a considerar al diseñar moldes para sobremoldeado de caucho incluyen:
Ventilación: Una ventilación adecuada permite que el aire o los gases atrapados escapen durante la inyección, evitando defectos como burbujas o un llenado incompleto.
Colocación de la compuerta: Una correcta colocación de la compuerta garantiza una distribución uniforme del flujo en toda la cavidad del molde, minimizando cualquier variación en el espesor.
Diseño del sistema de canales: Un sistema de canales optimizado ayuda a mantener un flujo y una presión constantes durante el proceso de inyección, lo que favorece una distribución uniforme del material de caucho.
Principios de diseño para sobremoldeado de caucho
Las consideraciones de diseño desempeñan un papel crucial en el éxito de los proyectos de sobremoldeo de caucho. Al centrarse en el diseño para la fabricación, los ingenieros pueden crear piezas que se puedan producir de manera eficiente mediante técnicas de sobremoldeo.

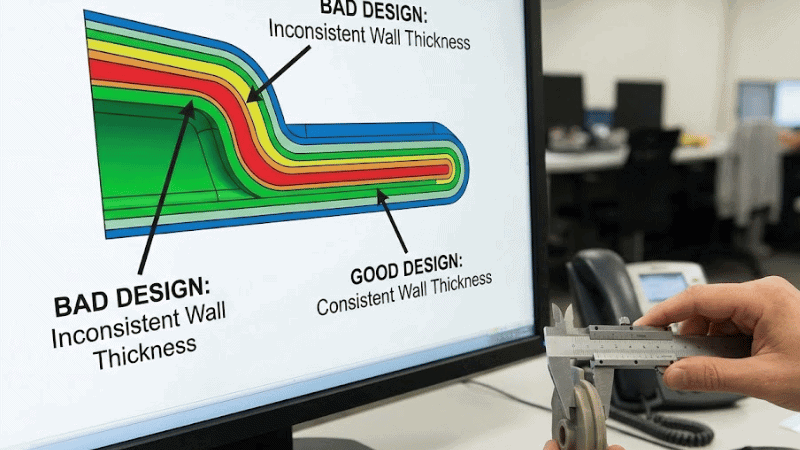

Uniformidad del espesor de pared del sobremoldeo de caucho
Un aspecto fundamental del diseño de sobremoldeo de caucho es mantener la uniformidad del espesor de la pared. Este factor ayuda a prevenir defectos como la formación de burbujas de aire o el llenado incompleto durante el proceso de moldeo.
Al diseñar piezas para sobremoldeo, es fundamental asegurarse de que las paredes tengan un grosor uniforme en todo el componente.
Las variaciones en el espesor de la pared pueden provocar problemas como desequilibrios de flujo y distribución inadecuada del material, lo que da como resultado una calidad de la pieza comprometida.
Para lograr uniformidad en el espesor de la pared, los diseñadores deben considerar las siguientes estrategias:
- Realizar un análisis exhaustivo de la geometría de la pieza para identificar áreas potenciales donde pueden ocurrir variaciones.
- Utilizando Ingenieria asistida por computadora (CAE) para simular y optimizar patrones de llenado de moldes.
- Emplear técnicas adecuadas de colocación de puertas para facilitar el flujo uniforme del material.
Al prestar atención a la uniformidad del espesor de la pared, los diseñadores pueden minimizar los defectos en el proceso de sobremoldeo y mejorar el rendimiento general del producto.
Incorporación de ángulos de tiro
Además de la uniformidad del espesor de la pared, la incorporación de ángulos de inclinación en el diseño es otra consideración fundamental para el éxito del sobremoldeo de caucho.
Los ángulos de desmoldeo se refieren a la ligera conicidad que se da a las superficies verticales de una pieza, lo que permite una fácil expulsión de los moldes manteniendo la precisión dimensional.
Al implementar ángulos de salida en diseños de sobremoldeado de caucho, surgen varios beneficios:

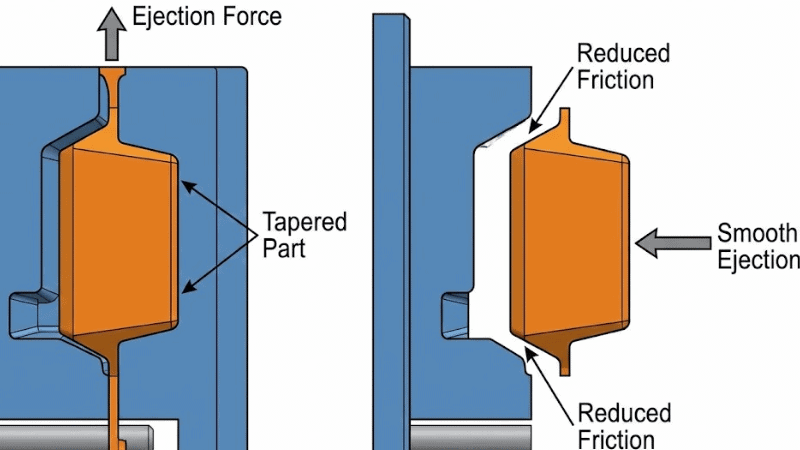

Facilita una liberación suave: La superficie cónica reduce la fricción entre la pieza y la cavidad del molde, lo que garantiza una expulsión suave sin daños.
Evita socavaduras: Los ángulos de desmoldeo ayudan a evitar socavaduras o características que, de otro modo, dificultarían la extracción de la pieza del molde.
Mejora el llenado del molde: Los ángulos de desmoldeo adecuados facilitan el flujo del material durante el proceso de sobremoldeo, minimizando el riesgo de un llenado incompleto o de la formación de burbujas de aire.
El proceso de sobremoldeo
El proceso de sobremoldeo es un proceso de fabricación especializado que ofrece una gran cantidad de beneficios, incluida una mayor durabilidad, funcionalidad y estética.
Profundicemos en las complejidades de esta fascinante técnica, incluyendo los pasos fundamentales desde la preparación hasta la postproducción.
Preparando el sustrato
No se puede empezar el proceso de sobremoldeo sin una preparación adecuada. El sustrato, a menudo de diferentes materiales como metal o plástico, debe limpiarse e imprimarse para una adhesión óptima.
Esto garantiza que el material de sobremoldeo se adhiera correctamente al sustrato, lo que da como resultado una unión duradera del material.
Colocación en un molde e inyección de caucho fundido
El sustrato limpio y preparado se fija en un molde especialmente diseñado para moldeo por inyección. Estos moldes se fabrican con características mecánicas precisas, teniendo en cuenta factores como el espesor uniforme de las paredes.
Se utilizan máquinas de moldeo por inyección especializadas, que ejercen la fuerza de cierre adecuada y ofrecen un control preciso de la temperatura . A continuación, se inyecta caucho fundido u otros materiales elastoméricos en la cavidad del molde.
Matices del moldeo por inyección
Durante este proceso de moldeo por inyección , el caucho fundido llena el molde a alta presión, lo que garantiza que incluso los detalles más intrincados se capturen con gran precisión.
Las técnicas avanzadas de moldeo por inyección permiten una mayor complejidad de diseño, lo que posibilita la creación de múltiples capas, socavados e incluso propiedades mecánicas especializadas.
Operaciones posteriores al moldeado
Una vez que el caucho fundido se solidifica dentro del molde, se pasa a la fase posterior al moldeo. Esta fase consiste en recortar el espesor del material , lo que a menudo se realiza con equipos especializados.
Se elimina el exceso de material de sobremoldeo para cumplir con las especificaciones de diseño.
Control de calidad
Ningún proyecto de sobremoldeo está completo sin un riguroso control de calidad. Las operaciones posteriores al moldeo incluyen inspecciones detalladas para detectar cualquier defecto o imperfección de producción.
Estas inspecciones garantizan que cada componente, ya sea para equipos médicos u otras aplicaciones, cumpla con los estándares de calidad necesarios.
Sobremoldeo de caucho de silicona líquida: beneficios y aplicaciones
El sobremoldeo con caucho de silicona líquida (LSR) es un método de fabricación versátil que ofrece numerosos beneficios en diversas industrias.
Gracias a su capacidad para proporcionar alta precisión, tolerancias ajustadas y una excelente consistencia entre piezas, el sobremoldeo LSR se ha convertido en una opción popular para la producción de componentes complejos con diseños intrincados.
Alta precisión, tolerancias estrictas y menores costos de producción
Una de las ventajas clave del sobremoldeado LSR es su precisión excepcional.
Este método de fabricación permite inyectar el material de silicona líquida en moldes complejos con gran precisión , lo que posibilita la creación de componentes eléctricos con un alto nivel de detalle.
Este nivel de precisión garantiza un rendimiento constante del producto y cumple con las especificaciones requeridas.
Además, el sobremoldeo con LSR permite a los fabricantes lograr tolerancias ajustadas y reducir los costos de producción.
Los productos terminados se ajustan fielmente a las dimensiones previstas, creando una fuerte unión química entre los dos materiales y dando como resultado un ajuste perfecto al combinarse con otras piezas o materiales.
Amplia gama de aplicaciones
Las piezas sobremoldeadas de LSR han encontrado su lugar en una amplia gama de industrias debido a sus propiedades únicas y a su cuidadosa selección de materiales.

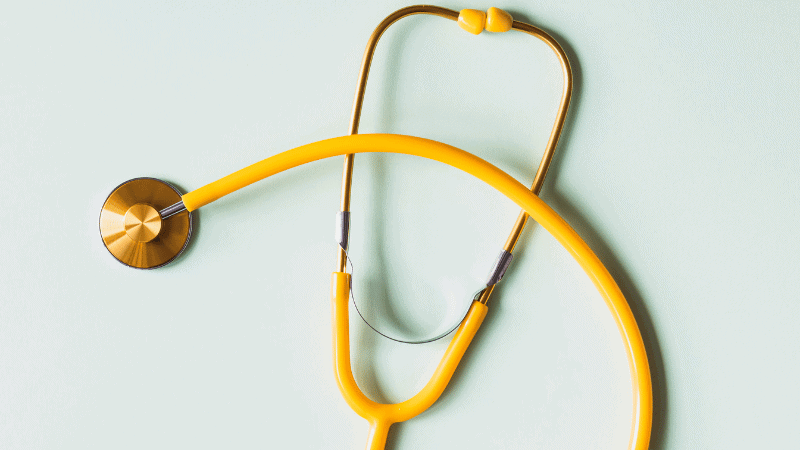

En el campo de la medicina, el caucho de silicona líquida se utiliza ampliamente para la producción de componentes biocompatibles como sellos, juntas y válvulas.
Su resistencia a los productos químicos y a la luz ultravioleta lo convierte en un material ideal para dispositivos que entran en contacto con fluidos corporales o productos farmacéuticos.

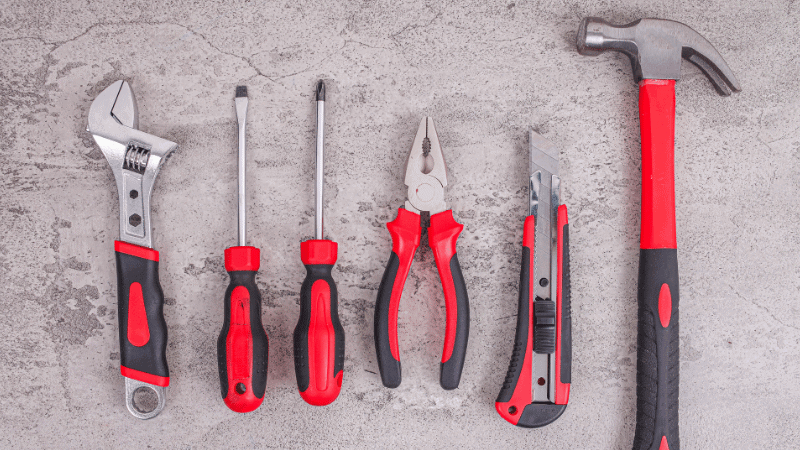

En la electrónica de consumo y las herramientas eléctricas, el sobremoldeo LSR proporciona durabilidad junto con una funcionalidad mejorada, como la absorción de vibraciones.
Se puede utilizar en un proceso de moldeo por transferencia o de dos disparos para crear cubiertas protectoras para componentes electrónicos sensibles, como placas de circuitos o conectores.
La flexibilidad y la resistencia del caucho de silicona líquida ofrecen un rendimiento óptimo y una excelente amortiguación de las vibraciones, incluso en condiciones difíciles.
Rendimiento automotriz y de productos
Los fabricantes de automóviles utilizan técnicas de sobremoldeo LSR para producir sellos y juntas resistentes a la intemperie.
Estos componentes, a menudo creados mediante un proceso de dos pasos, son cruciales para mantener la integridad de varios sistemas, como motores, transmisiones y conexiones eléctricas, mejorando el rendimiento general del producto.
Su capacidad para crear un enlace químico fuerte también elimina problemas como las marcas de contracción , lo que contribuye a la durabilidad del componente.
Al combinar los beneficios de costos de producción más bajos, selección de materiales y técnicas de fabricación especializadas como el moldeo por transferencia o de dos disparos, el sobremoldeo LSR se ha convertido en una herramienta invaluable para una gran cantidad de aplicaciones.
Aplicaciones del sobremoldeo de caucho
El sobremoldeo de caucho se ha vuelto cada vez más popular en diversas industrias debido a su versatilidad y capacidad para mejorar el rendimiento del producto.
Desde el sector automotriz hasta la electrónica y los dispositivos médicos, el sobremoldeo de caucho ofrece una amplia gama de aplicaciones que satisfacen diferentes necesidades y requisitos.
Aplicaciones de la industria automotriz
En la industria automotriz, el sobremoldeo de caucho se utiliza ampliamente para mejorar el agarre, sellar componentes y reducir las vibraciones.
Las aplicaciones son diversas e incluyen:

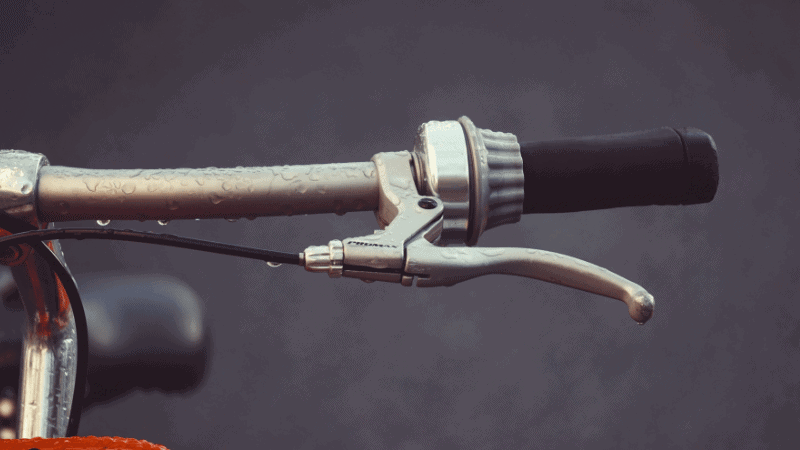

Agarre en el volante: El revestimiento de goma proporciona un agarre cómodo y seguro en el volante, mejorando el control del conductor y reduciendo la fatiga durante los viajes largos.
Soportes antivibración: Al incorporar materiales de caucho con excelentes propiedades de amortiguación de vibraciones, los fabricantes pueden reducir las vibraciones no deseadas en diversos componentes del vehículo, como motores o sistemas de suspensión.
Juntas para ventanas o puertas: Las juntas de goma moldeadas ayudan a crear una barrera impermeable entre las ventanas/puertas y sus marcos, evitando fugas y reduciendo la transmisión de ruido.
Estas aplicaciones no solo mejoran la experiencia de conducción en general , sino que también contribuyen a la seguridad al garantizar un mejor control y reducir los niveles de ruido dentro de los vehículos.
Beneficios electrónicos del sobremoldeado de caucho
La industria electrónica se beneficia enormemente del sobremoldeo de caucho, ya que ofrece mayor protección, durabilidad y funcionalidad.
Algunas aplicaciones comunes incluyen:
- Teclados: La incorporación de superposiciones de goma en los teclados mejora la respuesta táctil, haciéndolos más sensibles para los usuarios en varios dispositivos electrónicos como controles remotos o equipos industriales.
- Conectores: Los conectores sobremoldeados de caucho proporcionan un aislamiento superior contra la humedad, el polvo, y otros factores ambientales, garantizando al mismo tiempo conexiones eléctricas fiables.
- Fundas protectoras: El sobremoldeado de caucho agrega una capa adicional de resistencia a los golpes a las fundas protectoras para teléfonos inteligentes o tabletas, protegiéndolos de caídas o impactos accidentales.
- Componentes de alivio de tensión: Los cables suelen requerir un sistema de alivio de tensión para evitar daños en los puntos de conexión. Componentes de alivio de tensión con sobremoldeo de caucho. Ofrecen flexibilidad y protección contra fuerzas de flexión o tracción.
Desafíos del control de calidad en el sobremoldeado de caucho
El proceso de sobremoldeo es una técnica precisa que combina múltiples materiales en un único componente funcional.
Si bien ofrece muchas ventajas en términos de características mecánicas y estética , el proceso no está exento de desafíos, especialmente en el ámbito del control de calidad.
Estos son algunos de los principales desafíos que enfrentan los fabricantes:
Espesor de pared consistente
Conseguir un espesor de pared uniforme en toda la pieza sobremoldeada puede ser un desafío, especialmente con geometrías complejas.
La variabilidad en el espesor de la pared puede provocar desequilibrios en las tasas de enfriamiento, lo que a su vez podría resultar en deformaciones o tensiones internas en la pieza final.
Compatibilidad de materiales
Es fundamental seleccionar el material de sobremoldeo adecuado para combinar con el material base. Una combinación incorrecta puede provocar una unión mecánica o química débil, lo que causaría fallos prematuros en el sellado o deslaminación en la pieza terminada.
Planificación de proyectos de moldeo por inyección
Una planificación y simulación adecuadas para su proyecto de moldeo por inyección son fundamentales para identificar y resolver cualquier problema potencial antes de que ocurra.
Problemas como las burbujas de aire, las líneas de soldadura y el llenado insuficiente pueden predecirse y corregirse en la fase de planificación.
Cumplimiento de los estándares de la industria
Especialmente en sectores como el de los equipos médicos y el aeroespacial, donde el fracaso no es una opción, cumplir con los estándares de calidad específicos de la industria es un reto, pero resulta esencial.
El cumplimiento de estas regulaciones garantiza que las propiedades mecánicas y la resistencia química de la pieza sobremoldeada cumplan o superen los requisitos.
Garantía de calidad posterior al moldeo
Tras el proceso de moldeo, un riguroso control de calidad es fundamental. Cada componente moldeado debe inspeccionarse para detectar cualquier defecto, como burbujas de aire, coloración irregular o debilidades estructurales, que podrían comprometer la funcionalidad o la seguridad de la pieza.
Para afrontar estos desafíos se necesita una comprensión profunda del proceso de sobremoldeo y una atención meticulosa a los detalles.
Los fabricantes deben emplear métodos de prueba rigurosos y protocolos de garantía de calidad para asegurar que el producto final no solo cumpla, sino que supere las expectativas.
Consejos para fabricantes de sobremoldeado de caucho
En el complejo panorama del sobremoldeado de caucho, los fabricantes pueden adoptar varias estrategias para garantizar que el producto final cumpla con los estándares de calidad sin dejar de ser rentable. Aquí hay algunos consejos prácticos a considerar:
Optimización de procesos : La simplificación del proceso de fabricación mediante simulación y creación de prototipos puede ahorrar tiempo y recursos.
Utilice herramientas de planificación de proyectos de moldeo por inyección para simular el flujo de plástico, el espesor de la pared y otros parámetros antes de la producción real.
Controles de calidad : Incorpore controles de calidad en las diferentes etapas del proceso de sobremoldeo.
La monitorización en tiempo real de parámetros como la temperatura, la presión y el flujo de materiales puede ayudar a identificar problemas antes de que se conviertan en problemas importantes.
Módulo de flexión : comprender el módulo de flexión y otras características mecánicas de los materiales puede ofrecer información valiosa sobre la capacidad del material para soportar diversas tensiones y deformaciones.
Esto es fundamental para aplicaciones que estarán sujetas a fuerzas externas.
Formación y experiencia : Capacitar a su equipo en técnicas especializadas de moldeo por inyección y sobremoldeo puede contribuir en gran medida a garantizar la calidad y la eficiencia de su proceso de fabricación.
Asegúrese de que todos los involucrados comprendan la importancia de mantener un espesor de pared uniforme, las propiedades del material y el control de calidad.
Si siguen estos consejos y se centran en el control de calidad, los fabricantes pueden afrontar las complejidades del sobremoldeado de caucho de forma eficaz.
Conclusión
Para abordar las complejidades del sobremoldeo de caucho se requiere una comprensión profunda de las propiedades del material, la optimización del proceso y las medidas de control de calidad.
Al adoptar las estrategias adecuadas, desde la selección del material hasta las operaciones posteriores al moldeo, los fabricantes pueden crear componentes moldeados duraderos y de alta calidad adecuados para una variedad de aplicaciones.
