¿Qué son los sellos de eje giratorio?

Un eje giratorio es un dispositivo en forma de barra, igual que un eje lineal, pero gira en un eje longitudinal para frenar las fuerzas de torsión. Tienden a transmitir una medida de fuerza que hace que un objeto gire sobre un eje (fuerza de torsión). De ahí la aceleración angular con un sello, un polímero de caucho que evita que el aire o el polvo pasen a través del eje hacia el aceite o los dispositivos internos.

Índice del contenido

La construcción del sello incluye un labio de sellado delantero con resorte de elastómero con el que está en contacto con el área del eje. Juntas están diseñados con una amplia gama de configuraciones de labios de sellado para maximizar la retención de aceite y la prevención de contaminantes.

Se fabrican en diferentes formas y tamaños dependiendo de los fines previstos. Ellos pueden Puede ser roscado o sin roscar con orificios para montaje axial, ranurado para permitir anillos de retención, y canalizado para chaveteros; ejemplos han sido los sellos de bombas hidráulicas y los sellos de ejes. Otros ejes son sólidos o huecos, mientras que otros vienen en pares macho y hembra, como la dirección asistida y los sellos del vástago de la válvula.

¿Qué son los sellos de eje giratorio?

Diseño de sello rotativo I sello de labios

Los sellos del eje rotatorio se logran al unir tanto el sello, ahora llamado sello de labios, juntos en una línea de contacto tal que se forma un ángulo axial. Para garantizar que se haya formado este ángulo, el aire o la parte exterior del sello suele ser más pequeño que el aceite o la parte interior, esta diferencia de ángulo crea un concepto de válvula, pero con el borde de sellado giratorio, no entra ni sale nada.

Este ángulo generalmente se altera con diferentes tipos de sellos de eje giratorio porque el lado del aire está adelgazado aún más para crear una distribución de presión en el área de contacto del sello, dependiendo de la mano de obra entregada al eje. Tenga en cuenta que cuanto más empinada sea la pendiente en el lado del aceite del eje, más húmedo estará el sello.

Aplicación de sellos de eje giratorio

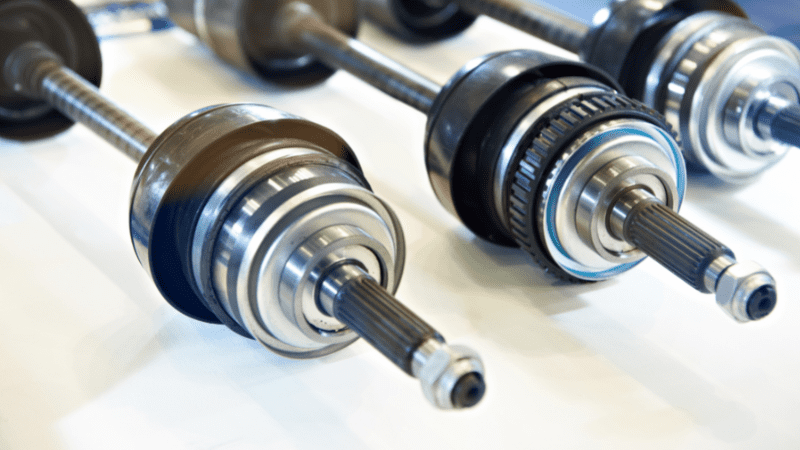

Aplicación de sellos de eje giratorio

Los sellos de eje se han utilizado en la mayoría, si no en todas, las instalaciones industriales o domésticas que realizan sus tareas con el inicio de un movimiento rotatorio o de rotación. Estos requerirán equipo giratorio o sello específicamente donde los líquidos, aceite o electricidad se cruzan por proximidad mientras la instalación mantiene su movimiento giratorio.

Usos de la cocina

Los sellos del eje se utilizan en batidoras, batidoras de cinta y batidoras. Estas máquinas mezclan, procesan y transportan líquidos, geles, polvos y lodos.

Usos industriales

Con la aplicación industrial pesada, tenemos bombas hidráulicas, sellos axel, sellos de válvula de vástago y sellos de puntal, sellos de dirección asistida, y mucho más.

Puede categorizar la aplicación de los sellos de eje rotativos por la posición, función o estado del dispositivo o equipo de instalación. Estos podrían ser:

  • Sistemas de instalación sumergida como con las turbinas mareomotrices y ambiente controlado por agua.
  • La instalación centrífuga es principalmente los elementos rotativos.
  • La instalación de propulsión cubre aplicaciones de sellos de ejes radiales como transbordadores, buques de carga y muchas otras instalaciones pesadas.

Productos de adopción de cuero crudo

Hay tantas aplicaciones de ejes giratorios y, con el tiempo, también han mejorado la eficiencia de los sellos de ejes giratorios. La mayoría de los productos que normalmente adoptar materiales de cuero crudo en las curtidurías han sido reemplazadas por el resorte de liga. Esto ha ayudado significativamente con los cambios en los materiales elastoméricos y el desgaste de los sellos labiales. en comparación con el cuero crudo.

Sello del eje de la bomba hidráulica de alta presión con gran diámetro

Tipos de sellos de eje giratorio

Podríamos decir que no hay tipos, ya que todos se ocupan de elementos rotativos, lo cual es cierto, pero según el uso de la aplicación y la intensidad de la tarea prevista, se requerirá una variedad de sellos de eje rotativos para elegir. Los tipos se logran principalmente variando el ángulo axial del labio de sellado exterior y los ángulos de sellado interior.

Hay otros factores y efectos de sellado que determinan el tipo de sello del eje a utilizar:

  • Condición con la que operará la instalación del sello del eje rotatorio, como temperatura, diferencia de presión y RPM
  • El lubricante adecuado utilizado dentro del dispositivo de instalación también determinará el tipo de sello del eje. El lubricante puede ser petróleo, grasa o agua.
  • La naturaleza del material utilizado en el sistema de instalación también determinará el tipo de sello de eje radial utilizado, como materiales de superficie áspera o lisa.
  • Sobre todo, el entorno circundante también determinará los tipos de sellos radiales del eje. Los entornos desérticos, tropicales o pantanosos contribuirán en gran medida al tipo de sello de eje rotatorio que se utilice para garantizar la eficiencia óptima del eje giratorio y todo el sistema de instalación.

Los sellos de aceite

aceite o anillos

Evitan que los fluidos del sistema de instalación se contaminen desde el exterior o se produzcan fugas hacia el exterior. Tienen tres componentes principales: un resorte de liga, una caja de metal (inserto) y un sello de polímero.

Un resorte toroidal siempre asegura la eficiencia del sellado de goma, mientras que la caja o inserto de metal mantiene el sello en la ranura o el orificio empotrado. Aún así, mejora la rigidez y la fuerza del sello, evitando fugas y contaminaciones.

Sellos IM

Su función principal es la de guiar el vástago del pistón y un cilindro de pistón en un sistema de instalación absorbiendo todas las fuerzas transversales y los ataques químicos. Tienen una alta tolerancia a entornos de alta presión y se considera que duran más que todos los sellos radiales del eje. Los materiales utilizados para sus componentes internos están disponibles en numerosos casos:

  • Tipos de larga duración y baja fricción
  • Dos picos dinámicos
  • Canal para reserva de aceite, que aumenta la vida y elimina el torque
  • Sellado a largo plazo y baja presión mejorada
  • Energizadores de compresión cero
  • Numerosos puntos de sellado para elementos giratorios

Sellos de labios de PTFE

Estos son procesos formado a partir de polímeros resistentes al desgaste y un compuesto de baja fricción, entorno mal lubricado, ejes blandos, superficie de alta velocidad y larga vida útil.. Una junta tórica de soporte en el sello evita que el sello gire, por lo tanto, es una mejora de los sellos elastoméricos en comparación con los sellos mecánicos de cara.

Sellos de anillo en V

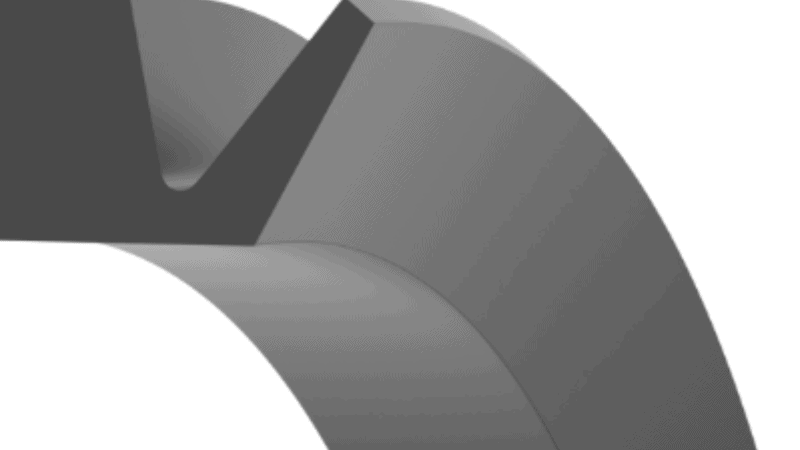

Sello de anillo en V: labio de sellado

Están hechos puramente de elastómeros sin tejido ni ningún refuerzo de chapa metálica. Se pueden estirar y empujar sobre otros componentes de un dispositivo en cuestión; por lo tanto, muy fácil de instalar.

Sus los sellos de labio delgados y cónicos generalmente se montan en la superficie de un eje contra una "superficie de contacto" en ángulos rectos exactos con el eje. Aunque el anillo en V puede tolerar fuerzas de desalineación en el eje, es muy confiable en rotación excéntrica o ejes no redondos.

Especificaciones de materiales para sellos de ejes giratorios

La forma más confiable de lograr la eficiencia de un sello de eje giratorio es recubriéndolo con PTFE, también conocido como politetrafluoroetileno. Este es altamente resistente al desgarro y al desgaste y proporciona baja fricción en el eje giratorio. Esta propiedad también permite ser estirado o empujado a través de la superficie del eje más alto o más delgado y del dispositivo sin o con menos abrasión y torque.

La mayoría de los materiales de los sellos rotativos son:

  • Acero carbono
  • Materiales compuestos
  • Plásticos
  • Acero aleado y acero inoxidable
  • Aluminio

Ventajas y desventajas de los sellos de ejes rotatorios

Méritos

Las ventajas del PTFE generalmente exhiben las mejores propiedades en sellos rotativos con su flexibilidad con altas temperaturas y fuerzas de tensión.

Fácil de usar

Son fáciles de usar porque no necesitarás que un experto repare tu instalación.

Duradero

Su larga vida útil es una ventaja, pero también un valor agregado a sus recursos, ya que no los reemplazará con frecuencia en comparación con otros sellos; por lo tanto, económico.

Fácil disponibilidad

Los sellos giratorios proporcionados de manera eficiente y fáciles de usar los hacen más fácilmente disponibles en el mercado que otros ejes desconocidos.

Inconvenientes

Por lo general, se requiere precisión al preparar e instalar sellos rotativos a pesar de su tendencia a tolerar la desalineación. También pueden suponer un problema para el fuste que rodea la superficie o elementos y todo el dispositivo de instalación.

Fallo del sello

Sus la efectividad puede verse perjudicada cuando el sellado de los rostros no se realiza sin problemas. Esto también puede causar un juego extremo pivotante en el revestimiento del eje, vital para todo el sistema instalado.

Elección del sello del eje rotatorio adecuado

El factor principal que siempre se debe tener en cuenta al elegir el eje giratorio suele ser las propiedades de los sellos del eje que deben contrarrestar los peligros circundantes del dispositivo de instalación. Estos son;

  • Estado de lubricación del sistema de instalación.
  • Temperatura y presión que presenta la instalación
  • Factores ambientales del entorno como mar o agua dulce o desierto.
  • La textura de la superficie de instalación es su rugosidad o superficie lisa.
  • El material del fuste y del sistema de instalación utilizado, ya sean complejos o tiernos.
  • Sobre todo, tal vez debería considerar los precios según su presupuesto.
Chapa de acero | Sellos estáticos

Conclusión

Los sellos rotatorios del eje se utilizan en nuestras rutinas y aplicaciones de la vida diaria y tienen evolucionó de ocultar la piel a cauchos sintéticos y polímeros en sus componentes. Esto ha aumentado la eficiencia y la longevidad de los sellos rotatorios del eje.

Si bien su comportamiento de desgaste es aún impredecible, aun considerando el factor que más favorece la instalación, esto conlleva un alto costo de mantenimiento y contaminación ambiental. Manténgase actualizado con los mejores sellos de eje disponibles en Hongju.
