Cómo elegir la junta tórica correcta para condiciones estáticas y dinámicas

Las juntas tóricas tienen múltiples configuraciones estáticas y dinámicas posibles. Saber si el sello será estático (es decir, sello frontal) o dinámico (es decir, sello radial o sello de pistón) es el primer paso para determinar el ancho de la ranura, las dimensiones, las holguras de montaje y las tolerancias de fabricación necesarias para incorporar la junta tórica. . Los desafíos en la selección de juntas tóricas adecuadas para diferentes condiciones son enormes, ya que deben soportar una amplia gama de elementos en diferentes entornos.

Índice del contenido

Este artículo proporciona información completa sobre la comprensión ¿Qué son las juntas tóricas?, cómo las situaciones estáticas y dinámicas afectan la selección de juntas tóricas y cómo puede tomar una decisión informada basándose en estos factores. Adaptar su elección de junta tórica a condiciones operativas específicas puede mejorar significativamente la eficiencia y la vida útil del equipo. Profundicemos en el mundo de las juntas tóricas y descubramos los secretos de su utilización eficaz.

Introducción a las juntas tóricas: de los materiales a las normas

Comprender la naturaleza esencial de las juntas tóricas es el primer paso para tomar una decisión informada para sus necesidades específicas. Echemos un vistazo más de cerca a los diversos aspectos de las juntas tóricas, que van desde los materiales de los que están hechos hasta los tamaños y estándares utilizados en diferentes industrias.

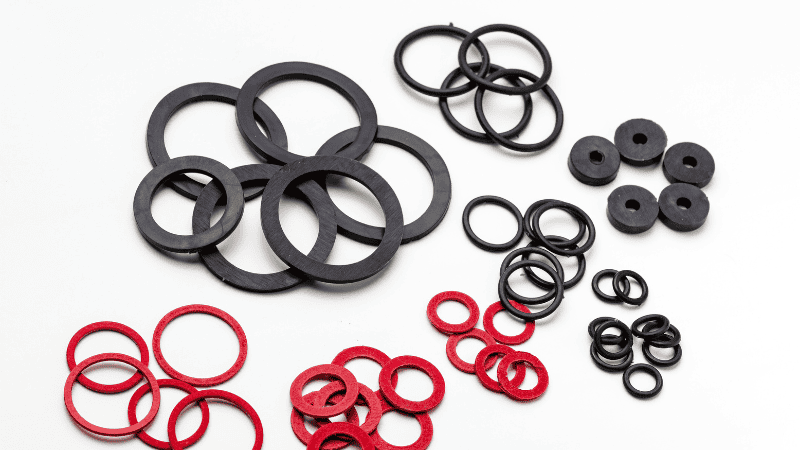

Anillos tóricos

¿Qué son las juntas tóricas?

Juntas tóricas Son juntas mecánicas en forma de rosquilla diseñadas para asentarse en una ranura y comprimirse durante el montaje entre dos o más piezas.. Sirven como componente crítico en una amplia gama de aplicaciones, gracias a su rentabilidad, capacidades de sellado confiables y simplicidad de diseño.

Explorando diferentes materiales de juntas tóricas

Las juntas tóricas suelen estar hechas de una variedad de materiales, cada uno con sus propias propiedades y ventajas únicas. Estos materiales juegan un papel crucial en la determinación del rendimiento y la durabilidad de la junta tórica en diferentes condiciones. Aquí, exploraremos algunos de los materiales más utilizados en la fabricación de juntas tóricas.

Comprensión de las propiedades y ventajas de los materiales

  1. Caucho: caucho natural Es ampliamente utilizado debido a su excelente resistencia al desgarro y resiliencia. Ofrece buena resistencia a la abrasión, al desgarro y conjunto de compresión.
  2. Silicona: Las juntas tóricas de caucho de silicona son conocidas por su resistencia a altas temperaturas, lo que las hace adecuadas para aplicaciones en las que hay calor extremo. También proporcionan un sello confiable en un rango de alta temperatura.
  3. Nitrilo: Caucho nitrilo proporciona una excelente resistencia a los aceites, combustibles y otros fluidos a base de petróleo. Se usa comúnmente en aplicaciones que requieren sellado contra hidrocarburos.
  4. Viton: Las juntas tóricas de Viton ofrecen una resistencia química superior frente a una amplia gama de fluidos agresivos, como ácidos, disolventes y combustibles. A menudo se eligen para entornos industriales exigentes.

Ejemplos de aplicaciones adecuadas

  • juntas tóricas de silicona Son ideales para su uso en motores de automóviles o aplicaciones aeroespaciales donde pueden soportar altas temperaturas sin perder sus propiedades de sellado.
  • juntas tóricas de nitrilo encuentran un uso extensivo en sistemas hidráulicos o maquinaria que entra en contacto con aceite o combustible.
  • juntas tóricas de vitón Se prefieren para aplicaciones de sellado que involucran productos químicos agresivos que se encuentran en industrias como la farmacéutica o de procesamiento químico.

Tamaños y Estándares

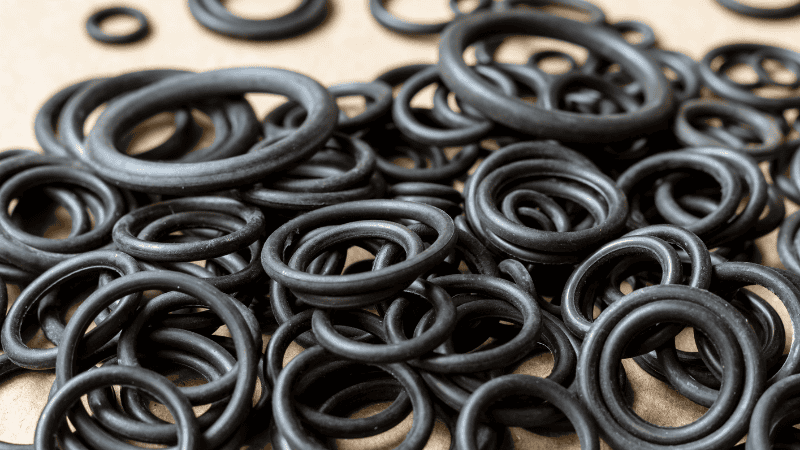

Juntas tóricas

Las juntas tóricas vienen en una gran cantidad de tamaños y, a menudo, están estandarizadas para permitir un ajuste universal en diferentes aplicaciones. En los EE. UU., por ejemplo, se usa ampliamente el estándar estadounidense AS568B. Esta norma define 379 tamaños de juntas tóricas en cinco secciones transversales y diámetros diferentes. Al elegir el tamaño de junta tórica correcto, los fabricantes garantizan la compatibilidad y la intercambiabilidad.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Descifrando las condiciones estáticas y dinámicas para la aplicación de juntas tóricas

El siguiente paso crucial para seleccionar la junta tórica correcta para sus necesidades es comprender la diferencia entre las condiciones estáticas y dinámicas en una aplicación. En esta sección, exploraremos la distinción entre estas condiciones, analizaremos sus requisitos únicos y determinaremos cómo influyen en la elección de una junta tórica.

Condiciones estáticas y dinámicas

¿Qué son las condiciones estáticas y dinámicas?

Condiciones estáticas se refieren a situaciones en las que la junta tórica está confinada a una ranura y sellada contra una pieza estacionaria y sin movimiento. En estos casos, una vez que se acopla el sello, hay fluctuaciones mínimas en la presión, no hay movimiento a través de las superficies de sellado y la compresión del sello y la junta tórica pueden permanecer en un estado constante.

Condiciones dinámicas implica escenarios en los que se mueve la junta tórica o la pieza de acoplamiento. Este movimiento podría ser de naturaleza recíproca (hacia adelante y hacia atrás), rotacional u oscilante. En aplicaciones dinámicas, la junta tórica está expuesta al desgaste debido a la fricción, lo que representa un impacto significativo en la selección de los materiales de la junta tórica.

Diferencias entre condiciones estáticas y dinámicas

En condiciones estáticas, el sello está sujeto a menos estrés ya que no está en movimiento constante, lo que lo hace menos propenso al desgaste. El enfoque en estas condiciones radica en la capacidad de la junta tórica para mantener un sello adecuado bajo presiones variables. Con aplicaciones de sellos estáticos, el sistema tiene poco o ningún movimiento. Los sellos de alta calidad utilizados en aplicaciones estáticas están fabricados para ser elásticos y garantizar el mejor rendimiento. Por el contrario, en condiciones dinámicas, las juntas tóricas sufrirán movimientos repetitivos, provocando un aumento de la fricción y el desgaste.

Por lo tanto, el material y el diseño de la junta tórica deben elegirse teniendo en cuenta su resistencia al desgaste, la extrusión y la durabilidad general.

¿Cómo funciona la junta tórica en condiciones estáticas y dinámicas?

anillos o estáticos

En condiciones estáticas, las juntas tóricas funcionan como un sello constante entre dos partes inmóviles, proporcionando dos superficies con una barrera hermética para evitar fugas de fluidos o gases. Esto se logra gracias a las propiedades elastoméricas del material de la junta tórica que le permiten deformarse bajo presión, llenando el espacio entre las dos superficies estáticas para crear un sello hermético.

Por el contrario, en condiciones dinámicas, las juntas tóricas no solo tienen que servir como sello, sino que también deben soportar el movimiento de las piezas en las que están instaladas. Este podría ser un movimiento giratorio (de torsión), como en los ejes giratorios, o alternativo ( movimiento de ida y vuelta), como en los cilindros hidráulicos o neumáticos. En tales aplicaciones, la junta tórica no solo debe mantener el sello, sino también resistir el desgaste causado por las piezas móviles y, potencialmente, también ofrecer baja fricción para permitir un movimiento suave de los componentes.

Elegir la junta tórica correcta para estas aplicaciones requiere una cuidadosa consideración de las propiedades del material, la forma y el tamaño de la junta tórica, así como el entorno operativo, incluida la presión, los diversos rangos de temperatura y el tipo de fluido o gas que se sella.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Elección de la junta tórica adecuada para las condiciones

Elegir la junta tórica adecuada

Cuando se trata de elegir la junta tórica adecuada para su aplicación, comprender las diferencias entre las condiciones estáticas y dinámicas, como se describe anteriormente, es solo el primer paso. En la siguiente sección, profundizaremos en los factores específicos que debe considerar para tomar una decisión informada.

Selección de junta tórica para aplicación de sello estático

Cuando se trata de seleccionar una junta tórica para condiciones estáticas, los principales criterios a considerar son la compatibilidad del material, la resistencia a deformarse bajo presión y la capacidad de conservar su forma con el tiempo.

1. Compatibilidad de materiales: El material de la junta tórica debe ser compatible con el entorno en el que funcionará, incluida la exposición a fluidos, gases o productos químicos específicos. Por ejemplo, el nitrilo es una opción popular para condiciones estáticas debido a su excelente resistencia a los aceites y combustibles a base de petróleo.

junta tórica estática

2. Resistencia a la deformación: En condiciones estáticas, el material correcto de la junta tórica estará expuesto a presión durante períodos prolongados. El material debe ser resistente a la deformación y exhibir características de baja deformación por compresión.

3. Retención de forma: Incluso después de estar sujeto a presiones variables, una buena junta tórica para condiciones estáticas debe tener excelentes capacidades de retención de forma para mantener un sello efectivo.

Pasando del reino relativamente tranquilo de las condiciones estáticas, exploremos el mundo más duro y exigente de las condiciones dinámicas.

Selección de junta tórica para Sellos dinámicos

Sellos dinámicos

En condiciones dinámicas, la junta tórica enfrenta desafíos mucho más allá de los de entornos estáticos, lo que hace que el proceso de selección sea aún más crítico. A continuación se detallan algunos factores principales a considerar al seleccionar juntas tóricas para aplicaciones dinámicas.

1. Resistencia al desgaste: Las juntas tóricas en aplicaciones dinámicas están sujetas a un movimiento continuo, lo que genera un desgaste potencial. Por lo tanto, los materiales con alta resistencia al desgaste, como el poliuretano o el fluorocarbono, suelen ser una buena opción para los sellos dinámicos.

2. Baja fricción: Los materiales que exhiben características de baja fricción pueden minimizar el desgaste y prolongar la vida útil del sello en condiciones dinámicas. A menudo, es posible que sea necesario lubricar las juntas tóricas para reducir la fricción.

3. Resistencia a la extrusión: En aplicaciones dinámicas de alta presión, el material de la junta tórica debe resistir la extrusión en el espacio libre. Generalmente se prefieren materiales más duros para estas aplicaciones.

Seleccionar la junta tórica correcta implica comprender la naturaleza de la aplicación y hacerla coincidir con los atributos de la junta tórica. Como hemos visto, la decisión varía significativamente dependiendo de si la aplicación involucra condiciones estáticas o dinámicas.

Ventajas de utilizar juntas tóricas en condiciones estáticas y dinámicas

Uso de juntas tóricas

Si bien las juntas tóricas desempeñan un papel crucial en una amplia gama de aplicaciones, sus beneficios son particularmente pronunciados cuando se trata de situaciones estáticas y dinámicas. Echemos un vistazo más de cerca a estos beneficios y cómo pueden mejorar el rendimiento y la longevidad de su maquinaria.

Beneficios en Condiciones Estáticas

En aplicaciones de sellos estáticos, las juntas tóricas proporcionan una solución de sellado ideal debido a su simplicidad, rentabilidad y confiabilidad. Pueden soportar altas presiones, temperaturas extremas y ambientes corrosivos. El hecho de que puedan crear un sello hermético casi perfecto significa que minimizan significativamente el riesgo de fugas de fluido o gas.

Ventajas en Condiciones Dinámicas

En condiciones dinámicas, las juntas tóricas destacan por su durabilidad, flexibilidad y resistencia al desgaste. Estos sellos pueden manejar movimiento continuo y presiones variables sin perder su integridad de sellado. También pueden resistir la abrasión y el desgarro, factores clave para mantener un alto rendimiento y una vida útil prolongada en la maquinaria en movimiento. Además, las juntas tóricas para aplicaciones dinámicas están diseñadas para minimizar la fricción, lo que reduce el desgaste y mejora la eficiencia general del equipo.

Da el primer paso:
Solicitud de consulta

La calidad se une a la asequibilidad. Pregunte ahora por productos de alta calidad en volúmenes reducidos.

Conclusión

En conclusión, la elección entre juntas tóricas estáticas y dinámicas depende en gran medida de la aplicación. Ya sea para uso estático, donde las presiones son constantes y los movimientos no existen, o para uso dinámico, donde las piezas están en movimiento continuo, los tipos de juntas tóricas correctos pueden marcar la diferencia en la eficiencia y la longevidad de su equipo.

Elija la junta tórica de primera línea de Hongju

Si está buscando un diseño de junta tórica de primer nivel para aplicaciones de sellos tanto estáticos como dinámicos, no busque más: Silicona Hongju. Nuestra selección de juntas tóricas personalizadas satisface diversas necesidades, lo que garantiza un rendimiento óptimo para su equipo. Elija Hongju Silicone para su fabricante de juntas tóricas. Su satisfacción y el buen funcionamiento de su equipo es nuestra máxima prioridad.
